气体探测器控制器

您的当前位置: 首 页 >> 产品中心 >> 工业气体探测仪

气体探测器控制器

  • 所属分类:工业气体探测仪

  • 点击次数:
  • 发布日期:2018/10/29
  • 在线询价
  • 详细介绍

1仪器介绍

欢迎选用本公司的气体特测器控制器,在详细了解控制器的使用方法之前,本节将对控制器及其组成系统做简单介绍。

1.1概述

气体探测器控制器是本公司开发的高新技术产品,采用高集成度单片机作为控制管理核心,可以与本公司研制的4~20mA 标准信号输出的可燃/有毒气体探测器相配接,组成功能强大的气体报警控制系统。

控制器严格遵循国家标准GB16808-2008《可燃气体报警控制器技术要求及实验方法》严格设计而成,具有高稳定性,低功耗,抗干扰性强等特点;探测器是按照GB15322-1《可燃气体第1 部分:测量范围为0-100%LEL的可燃/有毒气体探测器》、JJG693-2011《可燃气体检测报警器》、GB3836.1-2010《爆炸性环境设备通用要求》、GB3836.2-2010 《爆炸性环境 第2部分:由隔爆外壳“d” 保护的设备》等国家要求严格设计制造,并通过了国家级性能检验。

该仪器可广泛应用于石油化工、人工煤气、冶金、钢铁、炼焦、电力等存在可燃气体的各个行业,是保证财产和人身安全的理想控制器。

1.2主要功能及技术指标

1)控制器主要功能

数码管显示

界面清晰友好,操作简便

直观、准确的显示可燃气浓度及故障

可手动设置浓度比例、高低报数值和清零等功能

具有设备故障、报警、声光指示等功能

具有多路通道,可以连接多个探测器

整体采用防爆设计

可手动控制哪一通道显示、锁定通道、消音等功能

大气压力:86kpa—106kpa

接收(4~20)mA标准信号功能

2)控制器主要技术指标

显示方式       数字显示

报警方式       声光报警

低限报警       25%LEL

高限报警       50%LEL

响应时间       30s

报警音量       65dB

电源           AC220V±15%    50HZ

功耗           2W

使用环境       温度:—10℃~50℃

湿度:         ≤93%RH

输入接口       三线制

示值误差       ≤±3%FS

外形尺寸       330×220×65mm(8路)

安装方式       壁挂式


2工作原理

控制器是通过接受探测器把采集到的气体浓度信号转换为(4~20)mA的标准信号来进行处理数据和显示。其采用分线式设计,一路控制器对应一路探测器,控制器接受探测器单元传上来的(4~20)mA信号,经过处理、逻辑分析,以数字显示、声光报警的方式反应出来,让人们直观的查看气体浓度,从而进行一系列的相关处理。


3盘面说明

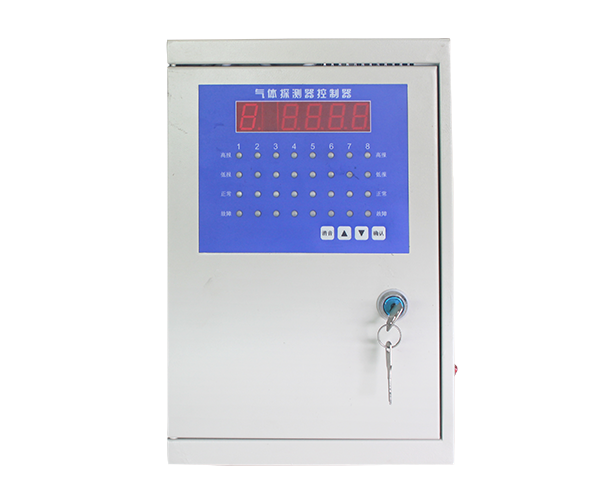

11


4安装和接线

控制器属非防爆结构,应固定安装在安全场所,其安装位置应选择在便于观察和维修之处,周围不应有影响仪器正常工作的强电磁场(电机、变压器、动力电缆等)。

4.1安装

1)采用盘装固定式:将控制器插入仪表盘开孔,从仪表盘后面将两个固定支架分别插入机壳(上、下)安装孔,旋转螺杆紧固。

2)采用壁挂固定式:根据控制器的安装位置,用三只膨胀螺栓即可坚固在墙壁上,安装要牢固、不倾斜。接地螺丝应可靠接地。

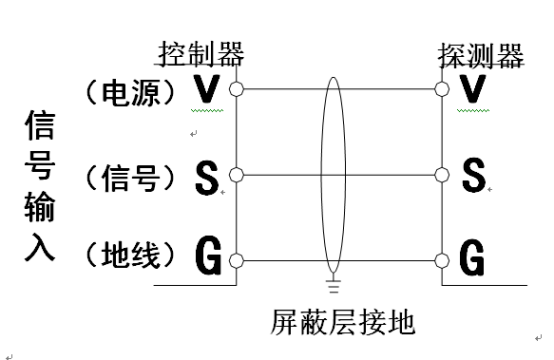

4.2接线



气体探测器控制器







1

        线径 (mm²)

  传送距离(m)

0.30

200

0.50

300

1.00

700

1.50

1000

2.00

1200



2)在检测现场,探测器传输电缆应装保护钢管或PVC管。在信号传输线路上,电缆间的连接必须牢固可靠。

3)三芯屏蔽线、电缆线等走线要平直、规整,线卡牢固、均匀。


5操作使用说明

探测器和控制器安装完毕后,检查电源线及各接线端子连线准确无误,报警、控制性能灵敏可靠后,可投入使用。

5.1上电预热状态

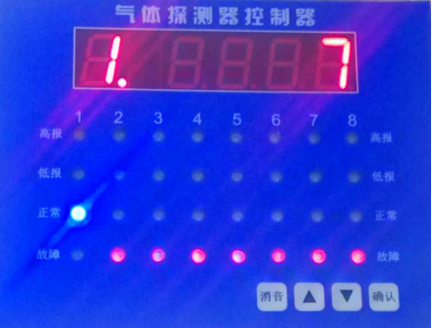

开机数码管全部显示,运行后指示灯亮,系统进入预热状态大约30秒后,系统预热完毕,进入正常监控状态,如图1所示(此图为监控第一路,其余通道没有接探测器,所以故障显示灯亮,下面如同)

气体探测器控制器

1

5.2监控状态

系统监控状态分为:正常监控状态、浓度报警状态、故障报警状态。

5.2.1正常监控状态

在本状态下,系统主电工作,“正常”指示灯灯亮,气体浓度值数字显示,如图1所示。

5.2.2浓度报警状态

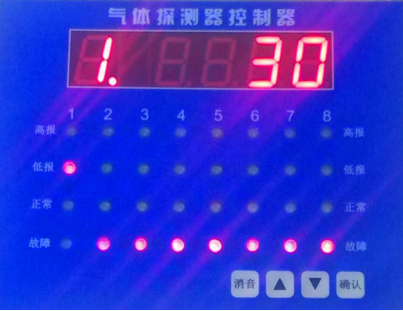

当检测现场有气体泄漏时,液晶屏幕上对应探测器的浓度值开始变化,当浓度达到报警设置的高低报数值时,控制器会发出浓度报警音。当报警浓度较低时,“低报”指示灯亮,如图2;当报警浓度较高时,“高报”指示灯亮,如图3;同时启动对应的联动装置,报警状态可以锁定,按“消音”键可清除报警声音,并且数码屏幕上能够实时地显示气体浓度值。

气体探测器控制器

2低报显示图

气体探测器控制器

3高报显示图

6常见故障诊断与排除

故障现象

可能原因

处理措施

打开电源开关,数码管与指示灯不亮

没接通电源

检查电源线是否接好

控制器接线板上的接插件接触不良

重新插接接插件

数码管与指示灯不正常

制器与探测器连接线有短路、断路或交叉接线

检查控制器与探测器的接线

控制器接线板上的接插件接触不良

重新插接接插件

冲标准气,显示值偏低,响应时间过长

粉末冶金罩堵塞

清理粉末冶金罩,确保其透气性良好

传感器老化

重新标定或更换传感器

显示不归零

粉末冶金罩堵塞,内部有残留气体

取下冶金罩,彻底清理

环境空气不清洁

放入清洁空气检测一下

传感器老化产生漂移

重新调零

如遇到排除不去的故障,请将整机送回我公司维修或及时通知我公司派专业人员检修。


7注意事项

1、保持控制器表面清洁,以免堵塞,影响使用。

2、控制器不要安装在有水蒸气弥漫或长期有水淋的场所。

3、不要经常人为的用高浓可燃气体直接冲探测器,以免降低控制器与探测器元件的灵敏度。

4、避免控制器经常断电,否则将导致元件工作不稳定。

5、在使用过程中要定期检查控制器是否正常工作,建议调零、标定每三个月一次。

6、用户和非专业人士不许随意拆卸该仪器。


附表 1:可燃气体危险特性表

序号

气体或蒸汽名称

化学式

爆炸下限

下限VOL%

上限VOL%

1

H2

4.0

75

2

甲烷

CH4

5.0

15

3

乙烷

C2H6

3.0

15.5

4

丙烷

C3H8

2.2

9.5

5

异丁烷

C4H10

1.8

8.4

6

乙炔

C2H2

1.5

100

7

乙烯

C2H4

3.1

32

8

丙烯

C3H6

2.4

10.3

9

甲醇

CH3OH

5.5

44

10

乙醇

C2H5OH

3.3

19

11

C6H6

1.2

8

12

甲苯

C6H5CH3

1.2

7

13

二甲苯

C6H4(CH3)2

1.0

7.6

14

甲醛

HCHO

7.0

73

15

乙醛

CH3COH

4.0

57

16

乙酸

CH3COOH

4.0

17

17

甲醚

C2H6O

3.4

18

18

乙醚

C2H5OC2H5

1.7

36

19

氯乙烯

CH2CHCL

3.8

31

20

丙酮

CH3COCH3

2.15

13

21

甲酸乙酯

HCOOC2H5

2.7

16.5

22

乙酸乙酯

CH3COOC2H5

2.1

11.5

23

乙酸甲酯

CH3COOCH3

3.1

16
