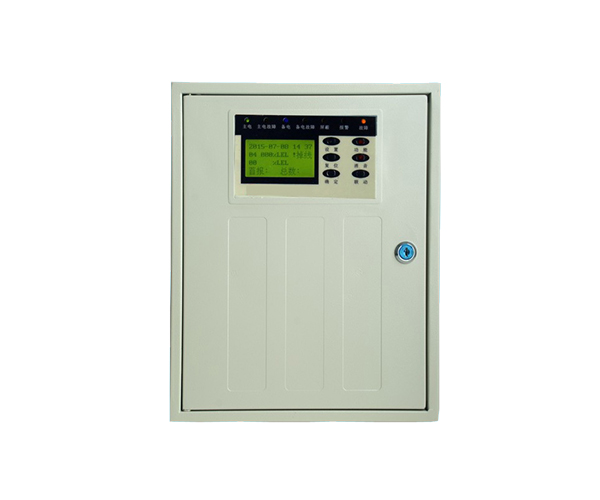

可燃气体检测报警控制器

ZX-212型可燃气体检测报警控制器为智能型报警控制器(以下简称控制器),它与具有防爆性能的SC910(SC610)型可燃气体探测器(以下简称探测器)配合使用。控制器在便于观察和维护的安全场所,探测器信号通过485总线方式传输给控制器,控制器可显示当前通道数,通道浓度以及报警或失效等状态。当浓度值超过报警预设值时,控制器可发出声光报警,并发出控制信号,提示操作人员,从而避免发生各种安全事故。

ZX-212型可燃气体报警控制器广泛用于化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体产生、储存、使用等室内外易泄漏危险场所。

ZX-212型可燃气体报警控制器的设计、制造符合GB16808-1997   《可燃气体报警控制器技术要求和试验方法》中华人民共和国的国家标准及相应规程。



性能及特点

Ø控制器操作简单易懂,界面简洁友好,最大限度的方便用户操作。

Ø可以提供的信息量丰富,全面掌控探测器工作状态。

Ø控制器可记录最新的报警信息,便于事故追踪。

Ø控制器机箱短小轻便,可采用壁挂等方式,安装方便。。

Ø液晶数字显示气体浓度,直观清晰。

Ø控制器采用按键模式化繁就简,只需四个按键就可完成一切操作。

Ø控制器电源可在主备电之间转换,备电时间长,确保意外时控制器可以正常工作。

技术指标



型号

ZX-212

使用电压范围

AC 220V±20%

通道容量

16

线制

485总线制

温度

-10℃~55℃

相对湿度

93%RH

声压范围

>75dB/m

备电工作时间

>2小时

报警浓度

一级报警默认值25%LEL(可调);二级报警:50%LEL

稳定性

长期工作报警浓度误差不大于±3%LEL

报警浓度误差

不大于±3%LEL

报警方式

声光报警,液晶显示LEL浓度

结构尺寸

350mmX280mmX93mm

重量


执行标准

GB16808-1997

控制器工作原理

本机采用LCD显示、R485通信方式通信,并将接收到的探测器相应的信息传入到CPU中进行分析处理,并作出对应的显示、声光信号及输出信号。

可燃气体检测报警控制器BDC-ZX212

报警控制器的主要任务:

■其一,为探测器提供电源,并提供备用电池充电。

■其二,对接收的数据进行分析,作相应的显示、声光信号、输出信号。

■其三,对报警的探测器的报警时间、报警浓度、报警探测器的机号进行记录并可提供查询。



气体检测报警控制器



安装及功能说明

n 安装说明

控制器属非防爆结构,应固定安装在安全场所,其安装位置应选择在便于观察和维护之处,周围不应有影响仪器工作的强电磁场(电机、变压器、动力电缆等)。

n 功能说明

ZX-212型控制器操作简便,仅设4个操作按钮、3个指示灯以及一个LCD液晶显示屏,最大限度的方便用户操作,界面简洁友好。

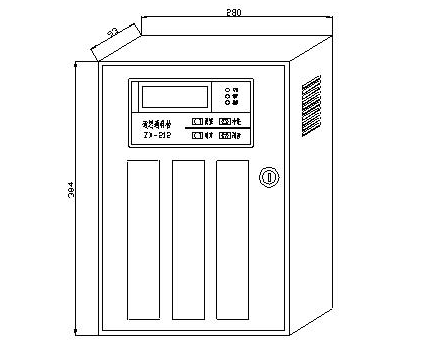

气体检测报警控制器

   图1


按键

Ø“设置”键:设定各种参数

Ø“∧功能”键:向上键,设定数值的增加

Ø“∨消音”键:向下键,设定数值的减少;报警时可用于消除报警声音

Ø“ENTER”键:确认键



指示灯

Ø备电指示灯(绿色):显示本机由备电提供电源。

Ø故障指示灯(黄色):显示故障信息,包括:传感器是否故障、探测器与控制器连线是否故障、备电连线及充电线路是否故障。

Ø报警指示灯(红色):显示气体浓度是否超标。



屏幕

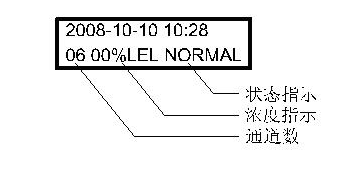

上方显示的是日期和时间,下方显示的自左至右分别是探测器的通道数号、当前通道的气体浓度值、探测器状态,例如:

 气体检测报警控制器



图2

状态指示中:

PREHE. :表示探测器处于预热;

NORMAL:表示探测器正常;

OPEN!:表示探测器开路;

SHORT!:表示探测器短路;

COMBAD:表示探测器的通讯故障

以上所示的后三种情况下,均为故障情况,此时故障指示灯(黄色)慢速闪烁,扬声器鸣叫,按向下“∨”键消音,屏幕上显示出具体哪一路故障、是何故障,故障排除后,自动解除警示。


功能设置与操作

上电后,为预热传感器,延时 4 ~ 5 分钟,屏幕显示:“Preheating ... Wait 5 Minutes”(预热中,请等待 5 分钟),预热结束后,本机进入正常监视状态,屏幕显示如图2所示。

ZX-212型控制器设有密码菜单,按“设置”键进行密码输入,进行各项功能操作。若密码错误,提示“Password Error” ,按“设置”键,取消本次操作,按“确认”键,重新输入。

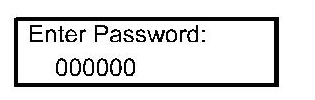

密码设置——按“设置”键,显示:



气体检测报警控制器

每按下一次“设置”键,光标在各设置位上循环移动,按上键(∧)设置“1” ,按下键(∨)设置“0”), 按“确认”键,密码设置完成,进入下一步功能。

各功能操作:

u      有效通道设置—— 密码设置为“000000”,按“确认”键,显示:

气体检测报警控制器

  第一行显示通道编号,第二行显示所在通道编号下的通道是否联接,设置为“1”表示该编号探测器已联接,设置为“0”表示该编号探测器未联接。

每按下一次“设置”键,光标在各设置位上循环移动,按上键(∧)设置“1” ,按下键(∨)设置“0” ,按“确认“键保存并退出。

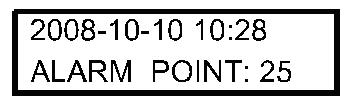

◆ 日期、时间和报警点设置 ——设置密码为:“100000”,按“确认”键,显示:



气体检测报警控制器

  按“∧”、“∨”键调整报警参数值或修正日期时间。每按下一次“设置”键,光标在各设置位上循环移动,按“确认“键保存并退出。

继续按SET 键,移动光标,每次设置一位;循环不已,常用的先见,按确认(Enter)键保存并退出。

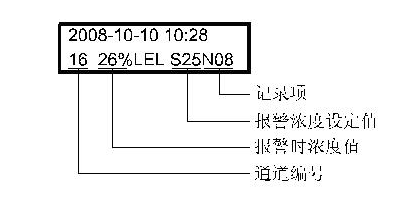

u       报警记录查询——设置密码为:“200000”,按“确认”键,显示:



气体检测报警控制器

按“∧”、“∨”键观察报警记录,总共可记录16条信息,按“确认“键保存并退出。

若报警时浓度值显示:“E!”,表明报警时浓度高于100%LEL值。

u      声光系统检测——设置密码为:“300000”, 按“确认”键,屏幕显示空白,此时按住“功能”键,所有发光二极管亮,报警声音鸣叫,按下“确定”键退出此状态。



u      手动轮询——设置密码为:“400000”, 按“确认”键,进入手动轮询状态,通道单步显示(不影响报警报错功能),每按一次“∨”键,切换一个通道的显示;按“确定”键退出手动轮询状态。

 报警状态

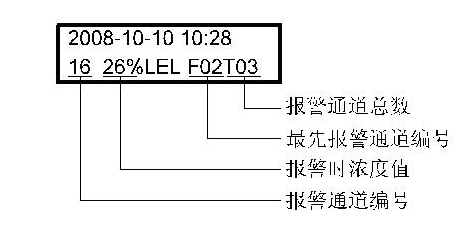

如果探测器探测到气体浓度超标,控制器启动声光报警,启动继电器,(用户可通过联接继电器,用来进行启动排风扇或关闭燃气电磁阀等操作);LCD显示屏只显示报警通道,例如:



气体检测报警控制器

当显示浓度大于设定报警浓度值(出厂默认为25%LEL)时,报警指示灯开始闪动,扬声器发声(类似120报警声),当显示浓度大于50%LEL时,报警指示快速闪动,扬声器发出另一种声(类似110报警声)。在报警期间,报警声音可按“消音(∨)”键关闭声音,显示屏上则只显示报警的探测器信息。当气体浓度降低到设定值以下,控制器自动解除警报。



主电源停电状态:

报警器配备有备电(蓄电池),以便停电或市电故障时能正常工作,备电工作时备电指示灯常亮,故障指示灯快速闪烁,扬声器慢速鸣叫,按DOWN(∨)键消音,每轮询1 ~ 2周,LCD显示屏会提示“POWER DOWN OR CONTA. IS BAD!” (主电掉电或连接故障)直至主电正常;蓄电池的维持时间为不低于2小时。

同样,当备电故障时仍能继续轮询工作,但此时备电指示灯不亮,其它声光报警同上,每轮询1 ~ 2周,LCD显示屏会提示“NO BATTERY OR BATTERY IS BAD!” (未安装蓄电池或连接故障),直至备电正常。


故 障 类 型

故 障 原 因

解 决 方 法

通电后显示屏没显示

 市电有无接入

开关电源损坏

检查供电回路

更换开关电源









故障报警









探测器与控制器连线断路或短路

1.检查控制器接线端子与传输线是否接好、紧固

2.检查探测器接线端子与传输线是否接好、紧固

3.检查探测器内接线端子与传感器线是否接好、紧固

4.检查传输线是否断路,线间是否短路

用标准气标定时,调节增益电位器达不到设定值。



传感器性能下降



更换传感器



显示和报警灯正常,没有报警声

有无按消音

扬声器损坏



更换扬声器



联机与调试

A)端口连接

●将485总线的A端口与本机的接线口RA相连接.

●将485总线的B端口与本机的接线口RB相连接.

●将探测器的VCC(或R+)与本机的接线口R+相连接.

●将探测器的GND(或R-)与本机的接线口R-相连接.

●输出端口K1、K2、K3、K4分别有两个接口组成,即有4组继电器输出口。



★其中RA、RB、R+、R-有两组,两组功能和连接一样

B)调试

一般情况下、出厂时已做设置,连接后可以直接使用。如果用户遇到如下原因时要做出设置:



1.调整更小的报警点作报警

出厂时一级报警点默认值为25%LEL,若用户想调整更小的报警点作报警则可以按照功能操作方法进入 <日期、时间和报警点设置> 界面,调整报警值。建议一级报警点设定范围为5%-%25LEL,二级报警点根据国家标准不可调节设定为默认值50%LEL。

2.增加、减少及更换不同地址码的探测器时要做出设置

按照功能操作方法;进入 <有效通道数设置> 界面;设置并确认使用的探测器的地址码相对应的是不是“1”,未使用的地址通道是不是为“0”。



Ø 控制器系统浓度报警后,请勿打开电器开关,确认燃气泄露的原因,并及时作出处理。原因不明时请联络有关燃气部门作出彻底检查。

Ø 控制器故障灯亮,则应关掉电源,检查传感器电源、信号线是否短路、断路,若接线正常,则说明传感器失效,应更换。

Ø 探测器防爆形式为隔爆型,接好电缆线一定要将盒盖拧紧,在现场断电后才能开盖。

Ø 探测器周围浓度过高的烟雾、喷气式杀虫剂,可燃性溶剂亦有可能引起报警。

Ø 传感器损坏或失效,更换后应用标准气样重新标定。

Ø 报警控制器出现故障应送制造厂检修标定或通知制造厂派员检修。

Ø 仪器在安装过程中应轻拿轻放,避免剧裂震动、碰撞。

Ø 仪器暂不安装,应存放在干燥通风场所,周围空气中不含有腐蚀性气体。

Ø 本产品使用寿命为5年,终身维护。
