基本信息

家用燃气报警器分为独立型和联动型。独立型燃气报警器，是指报警器本身会因为气体泄漏达到报警点发出声光型号，是属于被动性报警。联动型燃气报警器是指兼具被动报警和联动功能于一体的报警装置，联动型报警器除了具备独立型报警器的功能外，还具备在报警之初就能够及时的切断危险源解除危险的发生。

中文名称：家用被动型燃气报警器

外文名称：Gas alarm

产品功能：可单独使用和联网使用

主要材料：传感器

产品功能：声光报警器及切断

原理分析

家用燃气报警器分为独立型和联动型。独立型报警器是指固定安装在指定位置监测气体泄漏的装置，通过报警器内的电化学传感器不断的对空气中的气体分子进行监测，在遇到气体中的甲烷（对人造成伤害的有毒气体）进行不断的监测，当空气中的甲烷浓度达到报警点就会触发报警，并发出声光信号提示有危险源的存在。联动型燃气器报警器兼具了独立型的报警器所有的功能外还具备更多的附加功能如：联动切断阀（切断气源）、联动机械手（关闭气源）、联动排风扇（将有毒有害气体排出）的功能，起到报警和解除危险的双重作用。

元件选择

A1、A2:可选用相应的运放集成电路，如LM358、ASM1117等。

IC1:三端稳压集成电路，如7805、78L05等。

IC1:为台湾品牌HT66F系列型集成电路。

U5:9V直流继电器，其触点可控制报警切断阀，选S4-12。

R1、R12:1kΩ;R2:47kΩ;R3、R5、R8、R9:100kΩ;R4、R7、R13:10kΩ;R6:kΩ;R10:1.5MΩ;

C5、C6、C9、C14:100uF;C2、C3、C5、C9、C12:10uF;C4、C8:0.47uF;C7:680p;C10、C1l:0.1/1/4W。

DX1、DX2:NPN型三极管，9013型。

D5、D6 :1 N4148型二极管。

Q5、Q6、Q7、Q8：2TY三极管

产品相关

◆主机盒装尺寸(长*宽*高):118*74*33MM

◆待机电流:≤20mA，报警电流:≤200mA

◆主机外接鸣响分贝:≥90dB

◆报警接收方式:声音传送距离30≥米

◆ 工作频率:315MHz/433MHz

类型划分

从安装方式上来划分有壁挂式、吸顶式

从驱动上划分有高低压之分

从连接上划分无线连接、有限连接

一般情况下，高压（220v）有线直插是壁挂式：低压（36v）电池驱动是吸顶式。

从功能上来讲报警器又可以划分为：

独立式：独立运作，没有外延设备，室内燃气浓度泄漏达到2500PPM报警器报警工作，仅有报警提醒功能。

联动式：

联动电磁阀：室内燃气浓度泄漏达到2500PPM报警器报警工作，并把脉冲信号给到电磁阀，继而切断燃气管道

联动机械手：室内燃气浓度泄漏达到2500PPM报警器报警工作，并把脉冲信号给到机械手，继而关闭燃气管道阀门

联动排风扇：室内燃气浓度泄漏达到2500PPM报警器报警工作，并把脉冲信号给到排风扇，继而排出泄漏燃气

此外还有联动警号、联动自动门窗等外延设备。

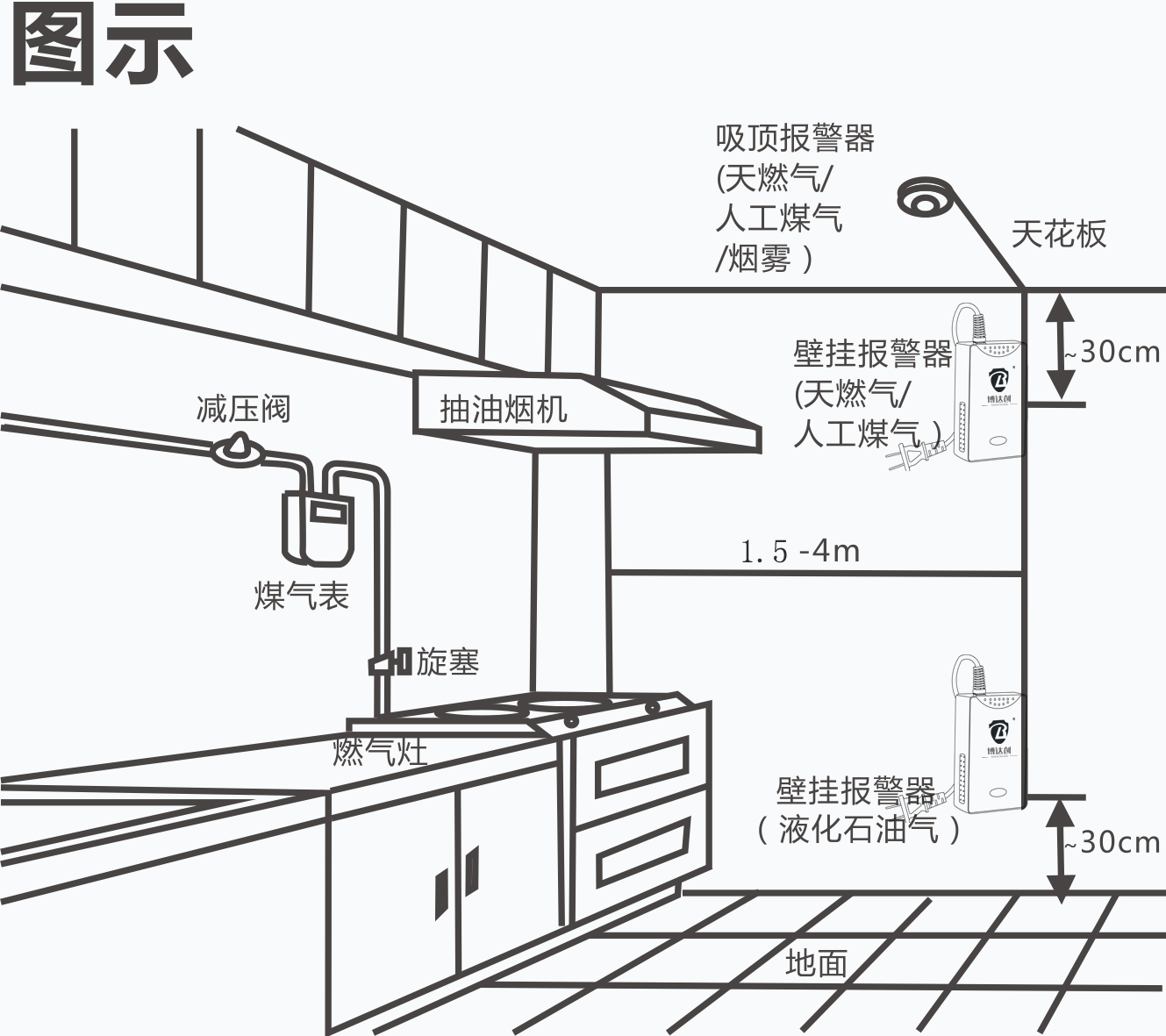

安装方法

家用燃气报警器是家庭用气安全的最后一道保障系统，因此在安装的时候要注意一些细节问题，例如安装高度和安装位置等。对于报警器的安装必须按照以下几步来做：

1、根据气体比重的不同安装位置不同（天然气质量轻应安装在气源的上方，液化气质比空气重应该安装在下方）的特点；

2、安装距离离气源1.5~4M的位置；

3、安装后要进行手动测试（检测声光是否正常）；

4、安装位置要求：比空气质量轻的气体检测要求安装在离天花板30CM处；比空气质量重的气体检测要求安装在离地面30~40CM处；

使用环境及温度调整

使用环境：家庭厨房、冲凉房等有使用气体的场所；

使用温度：产品的正常使用室内温度为50℃~-10℃

总结

家用燃气报警器是目前家用报警行业运用最广泛的产品之一！随着智能家居理念的产生，国外成熟市场的走向。智能家用燃气泄漏报警器是一个趋势，报警器不仅要监测室内可燃气体，启动联动装置，也要通过APP、微信等平台把气体泄漏信息及时传递给业主和物业，以便人们快速做好后续问题处理，防止意外事故的发生。

编辑于格灵先生，转发请标明出处——深圳市博达创电子有限公司.
